KAPACITIV NIVÅMÄTNING

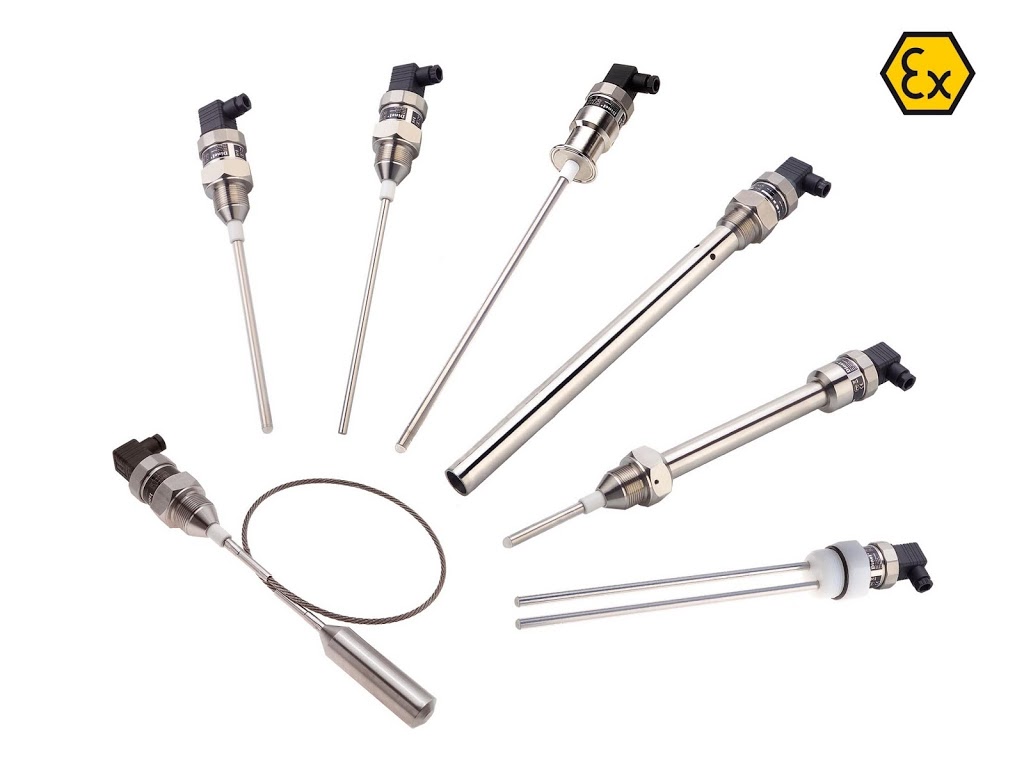

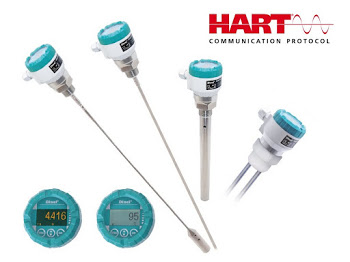

Kapacitiva nivåmätare CLM-70

En kompakta mätanordningar som består av nivåmätarkroppen och en mätelektrod. Nivån
mätarkroppen innehåller mätelektronik och en displaymodul. Elektroniken mäter elektrodens elektriska kapacitet
systemet, vilket beror på nivåhöjden. Nivåmätarens elektriska effekt motsvarar kapaciteten (nivåhöjd) och den uppmätta
data visas på mätarens display.
Nivåmätaren kan justeras med hjälp av en display och justeringsmodul placerad längst upp på sensorn under det genomskinliga locket.
Nivåmätaren har en utgång på 4–20 mA med HART®-kommunikation. Nivåmätaren matas med hjälp av en kabel ansluten till
anslutningsplint under displayen och justeringsmodulen.
Nivåmätare finns i flera avkänningselektrodmodifieringar (stav- och repelektroder). Elektroder kan vara belagda med
isolering, vilket är viktigt för deras funktion vid vidhäftande, elektriskt ledande och aggressiva medier. Stångelektroder
finns också i en version försedd med ett referensrör eller ett par parallella elektroder för att mäta vätskor i icke-ledande tankar.

Kapacitiv nivåmätning

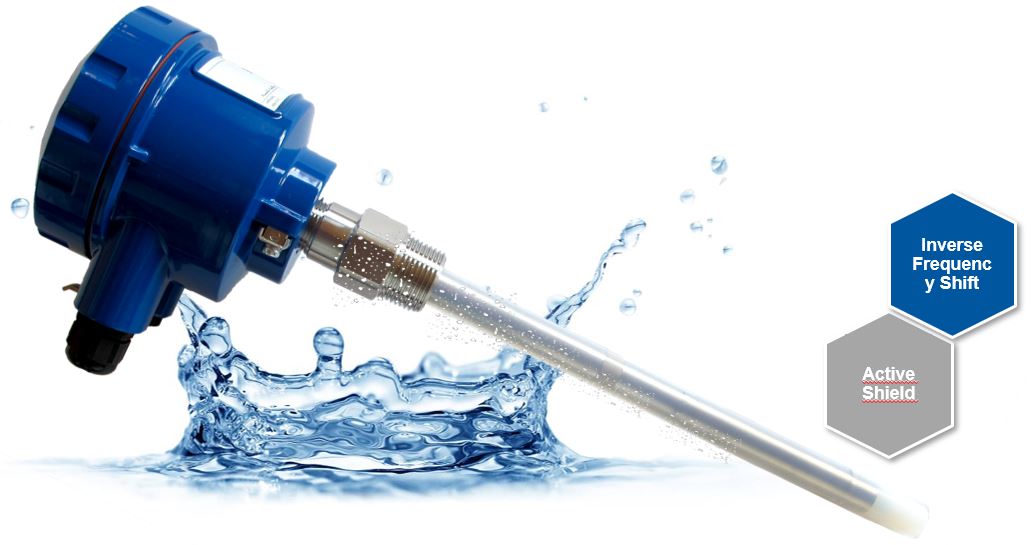

NivoCapa® NC 8000

Inverterad frekvensskiftande kapacitiv kontinuerlig nivåmätning av vätskor, fasta material, slurry, skum och avskiljningsytor för olika medier som vatten o olja eller vatten och slam. Nivågivaren använder tekniken omvänd frekvensskiftteknik. Vilket innebär att givaren som kan känna av material med ledningsförmågan ner till DK=1,5. Kan på ett tillförlitligt sätt avgöra närvaron av media genom att jämföra det omvända förhållandet på givarens oscillerande mätfrekvens mot den uppmätta kapacitansförändringen och jämförda frekvensförändringens inverterande uppmätta värde.

Fördelar: Stav och vajer förlängning. Kan användas i både konduktiv och icke- konduktiva medier. Anslutes med 2-ledare (4-20mA). PFA isolation för aggressiva kemiska medier. LCD display med styrknappar. Diagnostisk funktion.

Anpassade för Krävande förhållanden så som vid extrema materialpåbyggnader, eller aggressiva medier. Explosions skyddsklassade ställen

Godkännanden Lloyd’s Register of Shipping approvals. Hazardous approval: DIP and XP

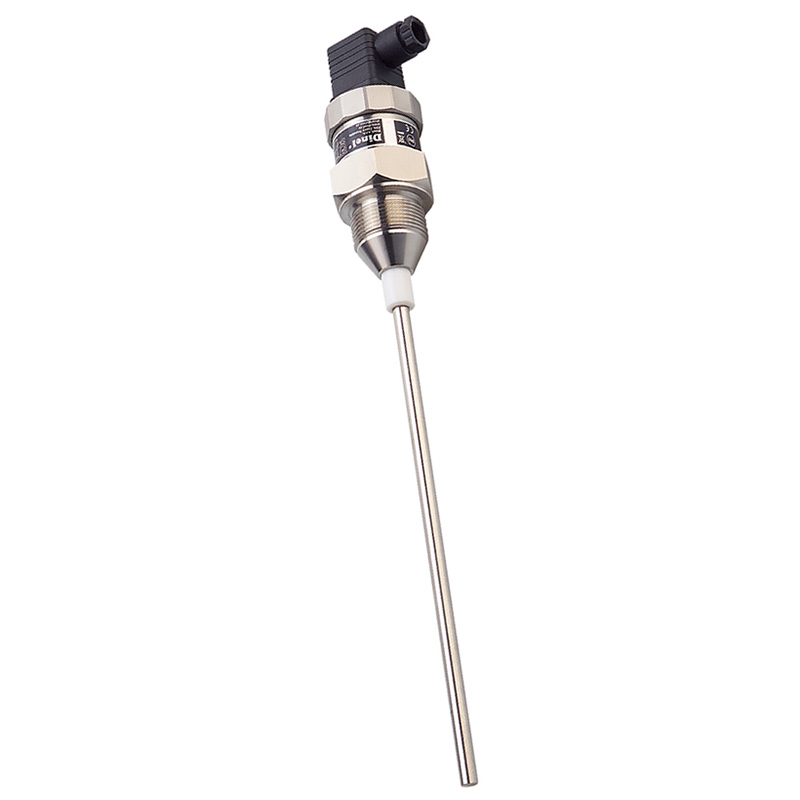

Oisolerad stavelektrod – för nivåmätning av ej elektriskt ledande vätskor (olja, diesel, bensin) och pulver eller fastmaterial (mjöl, sand, cement, plastgranulat, etc). Max längd 5 m.

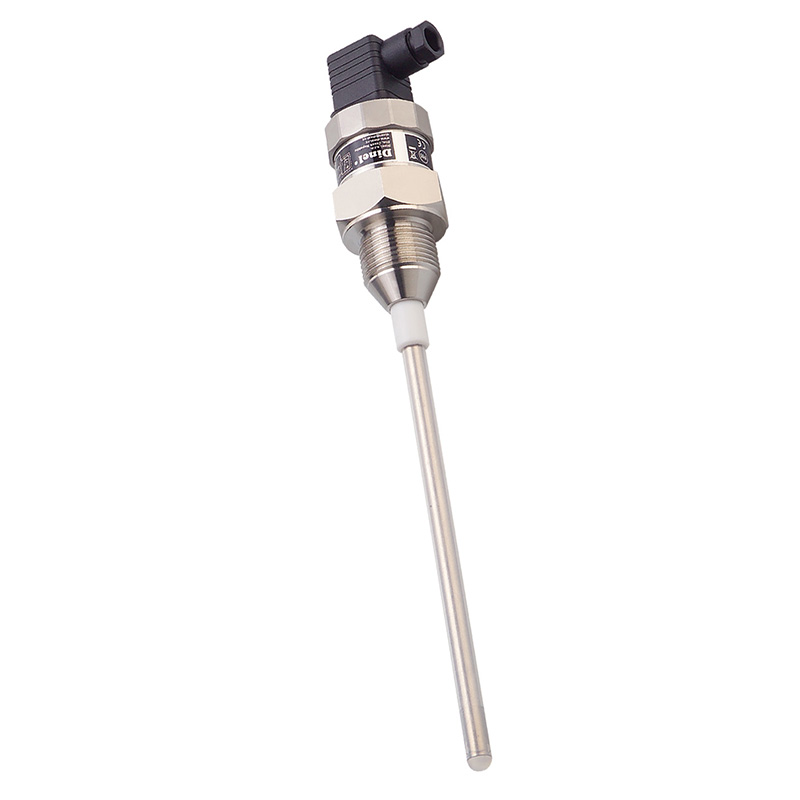

Isolerad stav elektrod – för nivåmätning av vatten och elektriskt ledande vätskor inom livsmedels-, läkemedels-och kemisk industri. Lämplig för höga temperaturer (het ånga), flyktiga frätande vätskor, etc. Maximal elektrodlängd på upp till 3 meter.

Isolerad stav (FEP) elektrod – för nivåmätning av vatten och elektriskt ledande vätskor och även inkluderat spillvätskor i metalliska kärl, avloppshål, behållare, etc. Bättre resistens mot aggressiva medier, mindre vidhäftningsförmåga till komplicerad media, kemikaliebeständig.
Max. längd 3m.

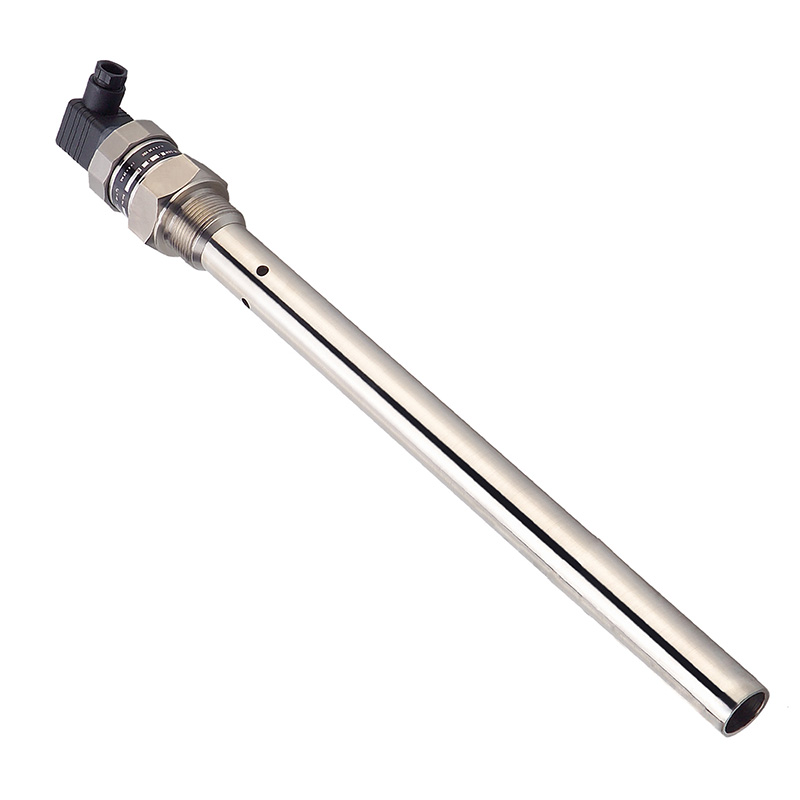

Oisolerad stav elektrod för noggrann nivåmätning av rena ej elektriskt ledande vätskor (oljor, diesel, bensin). Genom referensrör blir utsignalen oberoende av dimensionerna och formerna på en tank. Ej lämplig för vätskor med hög viskositet och fasta material. Max längd 3 m.

Isolerad stav (FEP) elektrod med referensrör för exakt nävåmätning av elektriskt ledande vätskor. Huvudsakliga användning är för mätning i plastkärl eller tankar. Ej lämplig att använda i vätskor med hög viskositet och fasta material.

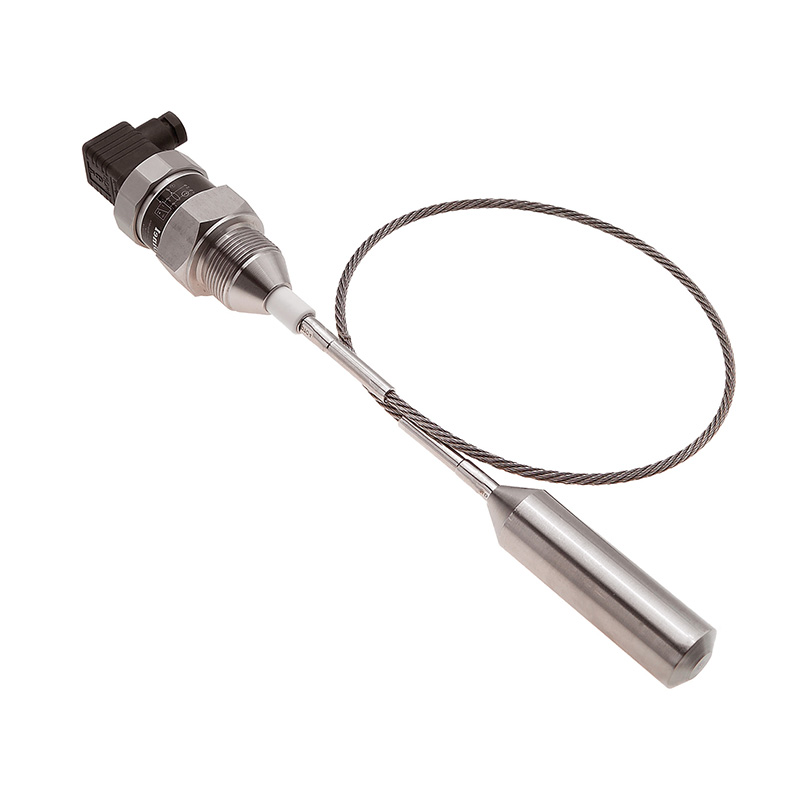

Oisolerad rep-elektrod i rostfitt stål och oisolerad vikt för nivåmätning av fasta material (korn, sand, mjöl, cement, et.). Max längd 20 m.

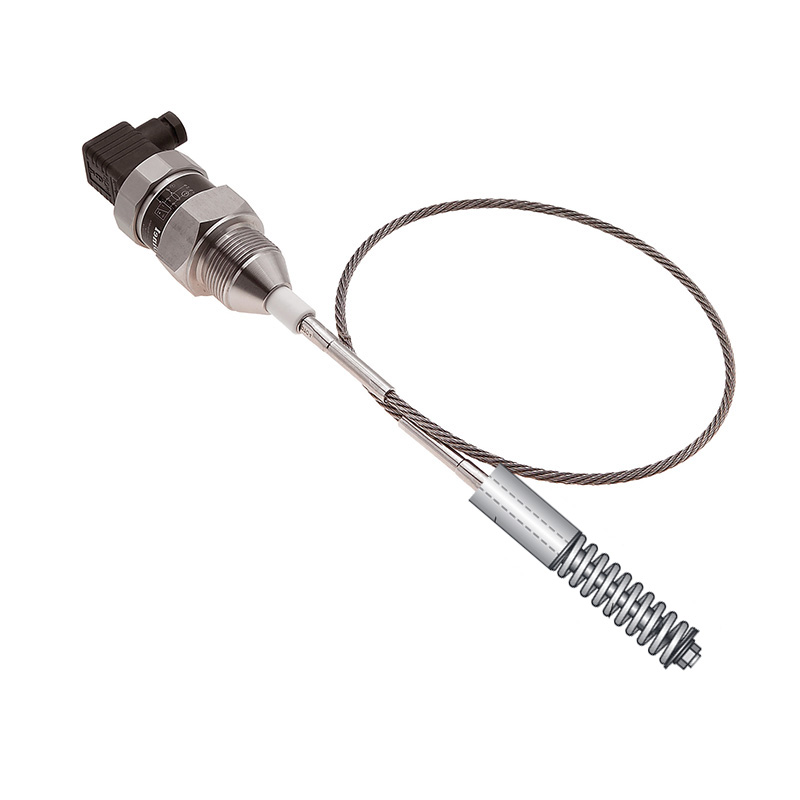

Som CLM-36_-30, dessutom dynamisk förankring, för högre silor – upp till 20 meter. Oisolerad rep-elektrod i rostfritt stål och oisolerad vikt för nivåmätning av fasta material (korn, sand, mjöl, cement, etc.).
Max längd 20 m.

Med fullt belagd lin-elektrod (rep isolering FEP, vikt isolering PTFE), för nivåmätning av elektriskt ledande och icke-ledande vätskor – längder upp till 20 meter.

Med 2 belagda elektroder (stav isolering med FEP, huvud helt i PTFE), för nivåmätning av aggressiva vätskor.

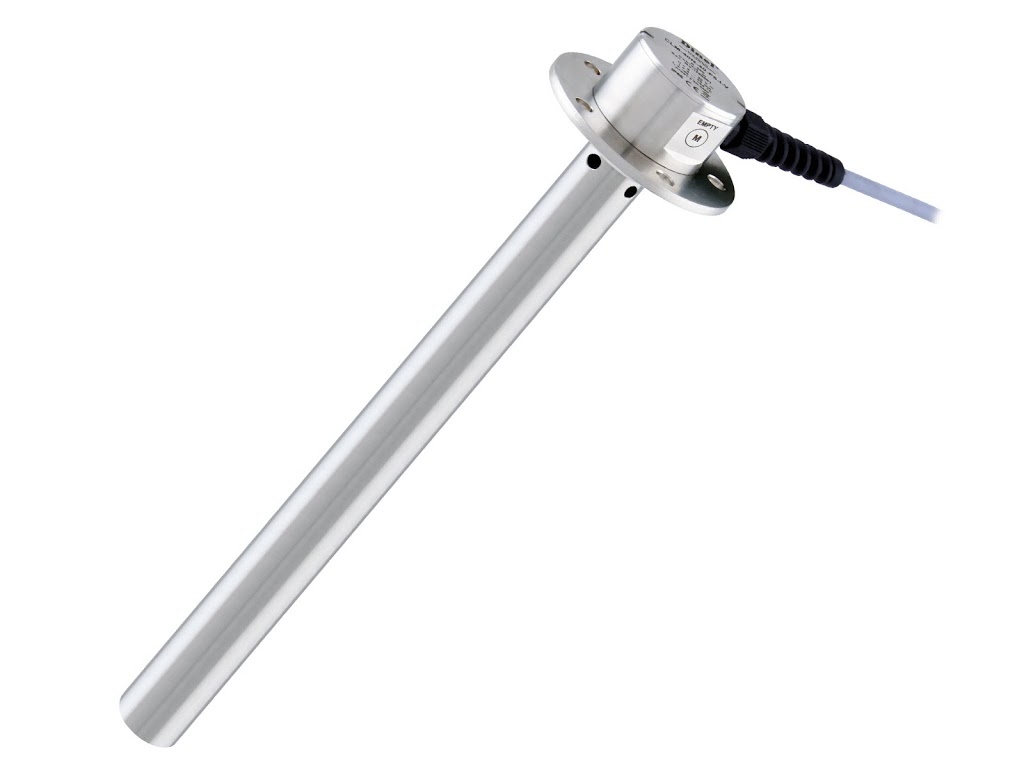

För kontinuerlig nivåmätning av dieselbränsle i lastbilar, byggnadsmaskiner, tåg mm.

• Direkt montering in i tanken genom flänsen
• Current (4 … 20 mA) eller volt (0 … 10 V) ut.
  eller kommunikation genom CAN
• Enkel känslighetsinställning med hjälp av magnetisk penna
• Material i rostfritt stål

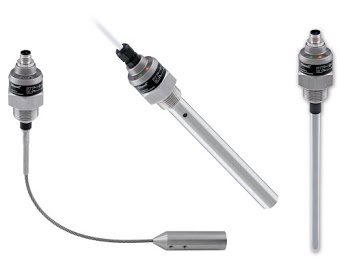

Oisolerad stavelektrod – för nivåmätning av ej elektriskt ledande vätskor (vegetabilisk olja, diesel, bensin) och fasta material (mjöl, sand, cement, plastgranulat, etc). max. längd 1 m.

Isolerad stav (FEP) elektrod – för nivåmätning av vatten och elektriskt ledande vätskor och även inkluderat spillvätskor i metalliska kärl, avloppshål, behållare, etc. max. längd 1 m.

Isolerad stav elektrod (PFA) – för nivåmätning av vatten och elektriskt ledande vätskor inom livsmedels-, läkemedels-och kemisk industri. Lämplig för höga temperaturer (het ånga), flyktiga frätande vätskor, etc.
Max. längd 1 m.

Som DLM-35_-20 men med högre tryckhållfasthet.
Oisolerad stavelektrod – för nivåmätning av ej elektriskt ledande vätskor (vegetabilisk olja, diesel, bensin) och fasta material (mjöl, sand, cement, plastgranulat, etc). max. längd 1 m.

Som DLM-35_-21 men med högre tryckhållfasthet.
Isolerad stav (FEP) elektrod – för nivåmätning av vatten och elektriskt ledande vätskor och även inkluderat spillvätskor i metalliska kärl, avloppshål, behållare, etc. max. längd 1 m.

Som DLM-35_-22 men med högre tryckhållfasthet.
Isolerad stav elektrod (PFA) – för nivåmätning av vatten och elektriskt ledande vätskor inom livsmedels-, läkemedels-och kemisk industri. Lämplig för höga temperaturer (het ånga), flyktiga frätande vätskor, etc.
Max längd 1 m.

Oisolerad stavelektrod – för nivåmätning av ej elektriskt ledande vätskor (vegetabilisk olja, diesel, bensin) och fasta material (mjöl, sand, cement, plastgranulat, etc). max. längd 3 m.

Isolerad stav (FEP) elektrod – för nivåmätning av vatten och elektriskt ledande vätskor och även inkluderat spillvätskor i metalliska kärl, avloppshål, behållare, etc. max. längd 3 m.

Oisolerad stav elektrod med referensrör – för noggrann nivåmätning av rena ej elektriskt ledande vätskor (oljor, diesel, bensin). Genom referensrör blir utsignalen oberoende av dimensionerna och formerna på en tank. Max längd 1 m.

Isolerad stav elektrod med referensrör – för noggrann nivåmätning av rena elektriskt ledande vätskor i plast och glasbehållare. Genom referensrör blir utsignalen oberoende av dimensionerna och formerna på en tank. Max längd 1 m.

Som DLM-35_-40 men med högre tryckhållfasthet.
Oisolerad stav elektrod med referensrör – för noggrann nivåmätning av rena ej elektriskt ledande vätskor (oljor, diesel, bensin). Genom referensrör blir utsignalen oberoende av dimensionerna och formerna på en tank. Max längd 1 m.

Som DLM-35_-41 men med högre tryckhållfasthet.
Isolerad stav elektrod med referensrör – för noggrann nivåmätning av rena elektriskt ledande vätskor i plast och glasbehållare. Genom referensrör blir utsignalen oberoende av dimensionerna och formerna på en tank. Max längd 1 m.

Oisolerad rep-elektrod i rostfritt stål och oisolerad vikt för nivåmätning av fasta material (korn, sand, mjöl, cement, et.). Max 6 m.
