STATISK UPPLADDNING

Laddning med statisk elektricitet

Högspänningselektrostatiska generatorer för laddning, skapar en kontrollerad statisk laddning på ett icke-ledande material som möjliggör en tillfällig vidhäftning mellan 2 ytor med laddningar med motsatt polaritet. En hög likspänning kan produceras säkert och transporteras av en högspänningskabel till emittrarna för en laddningsapplikator, laddningselektrod eller laddningsstav, där den är ansluten till en rad lämpligt utformade emitterstift för att generera en ”korona”. Ett starkt, jonmättat elektriskt fält runt de enda polaritetshögspänningspunkterna tvingar materialet till en referensjord som klamrar ihop de olika ytorna.

Laddning med statisk elektricitet

Högspänningselektrostatiska generatorer för laddning, skapar en kontrollerad statisk laddning på ett icke-ledande material som möjliggör en tillfällig vidhäftning mellan 2 ytor med laddningar med motsatt polaritet. En hög likspänning kan produceras säkert och transporteras av en högspänningskabel till emittrarna för en laddningsapplikator, laddningselektrod eller laddningsstav, där den är ansluten till en rad lämpligt utformade emitterstift för att generera en ”korona”. Ett starkt, jonmättat elektriskt fält runt de enda polaritetshögspänningspunkterna tvingar materialet till en referensjord som klamrar ihop de olika ytorna.

Läs mer Läs mindre

Produktgrupper

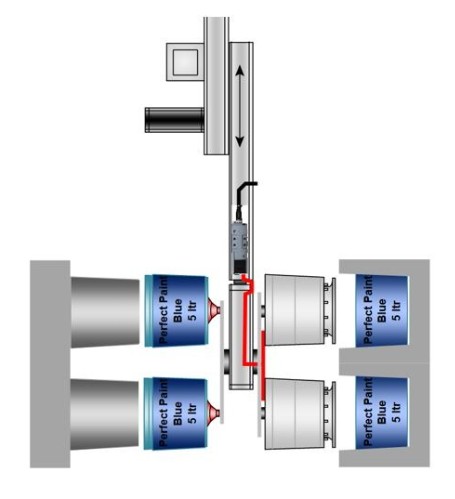

UPPLADDNING OCH IML-TEKNIK
Bild Produkt Dokument Teknisk information
ArtikelDatabladTillbehörArbetsområdeInkopplingATEXÖVRIGT

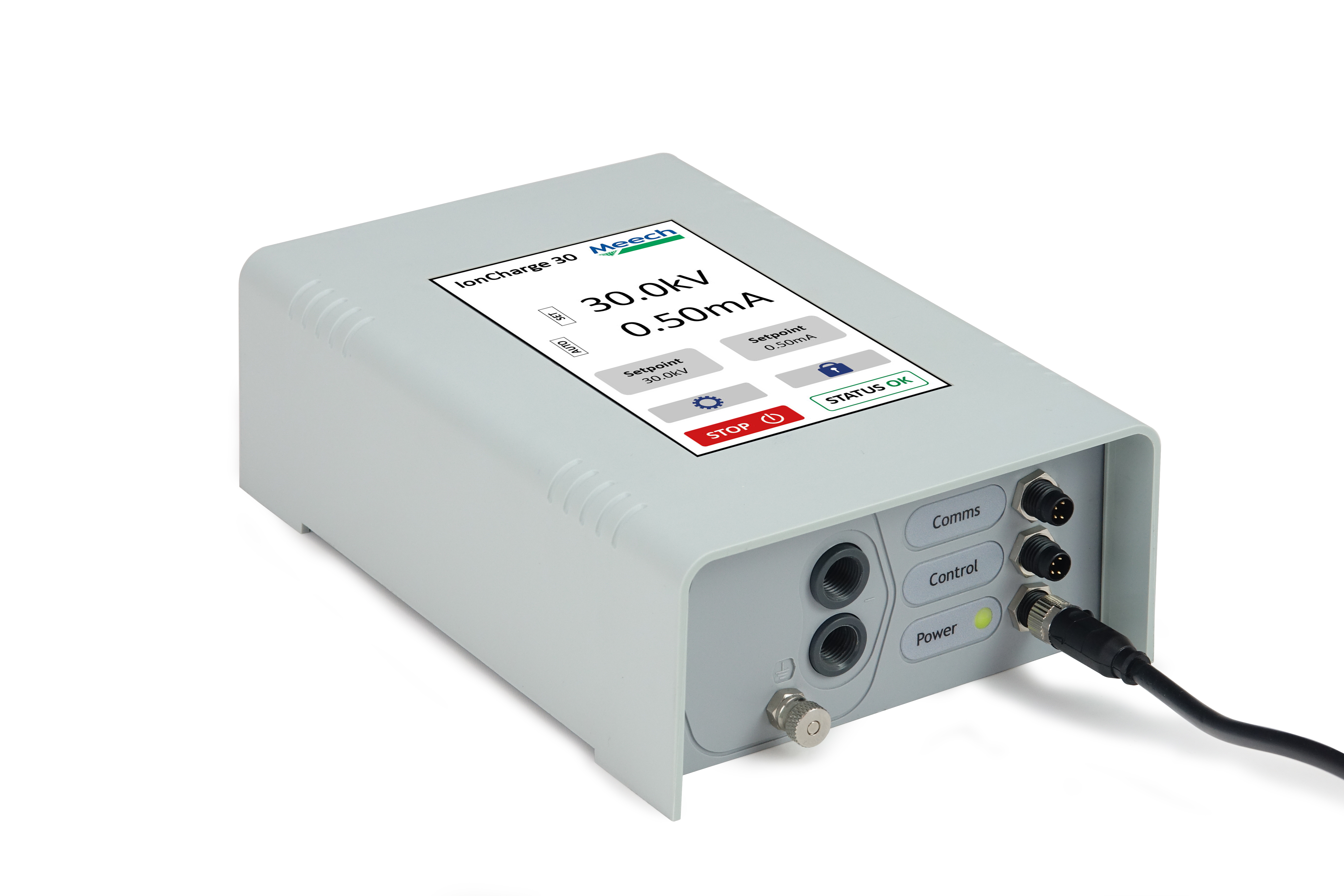

IonCharge 300...30 kV24 VDCNEJ

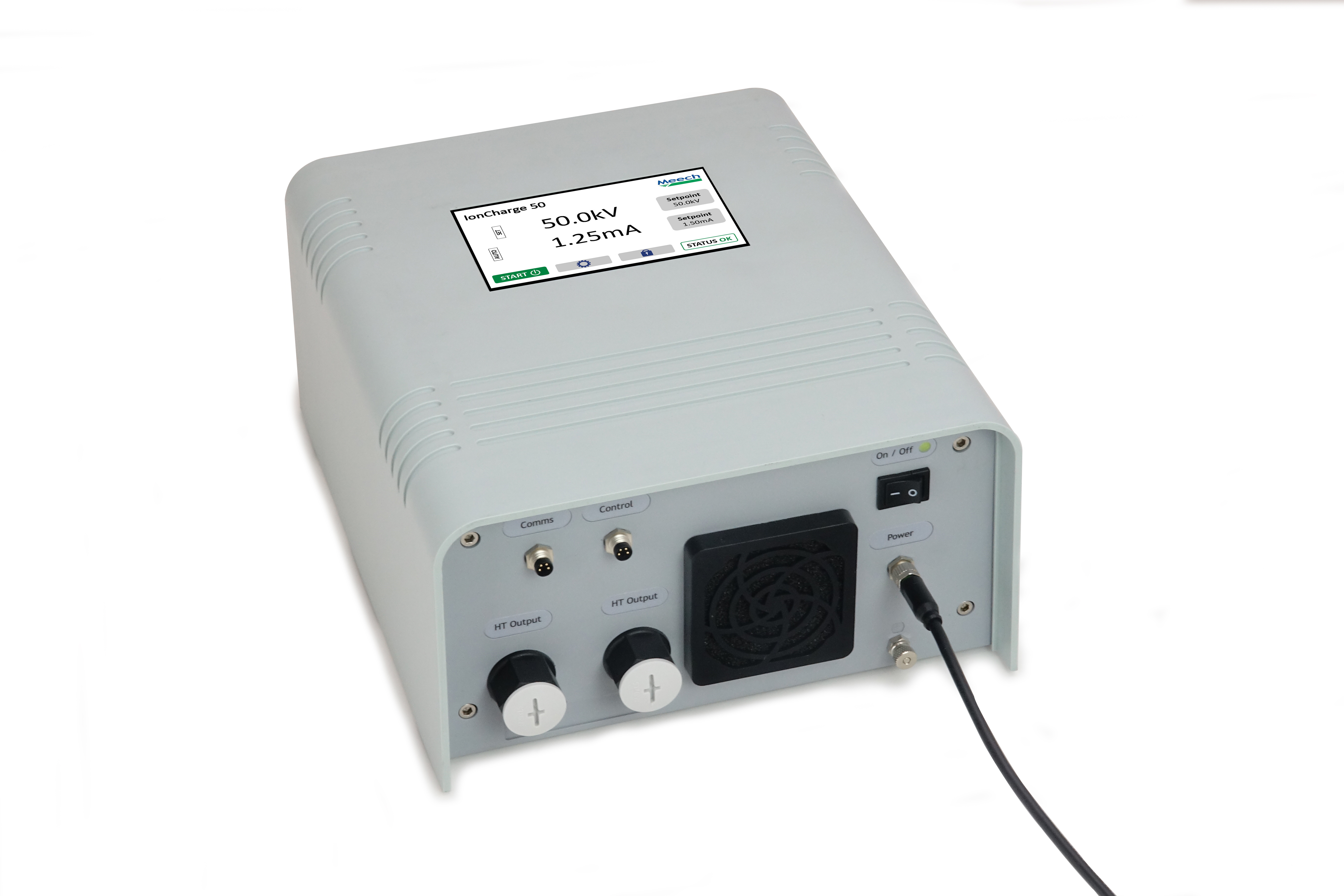

IonCharge 500...50 kV24 VDCNEJ
IonCharge 994CG0...25 kV24 VDCNEJ

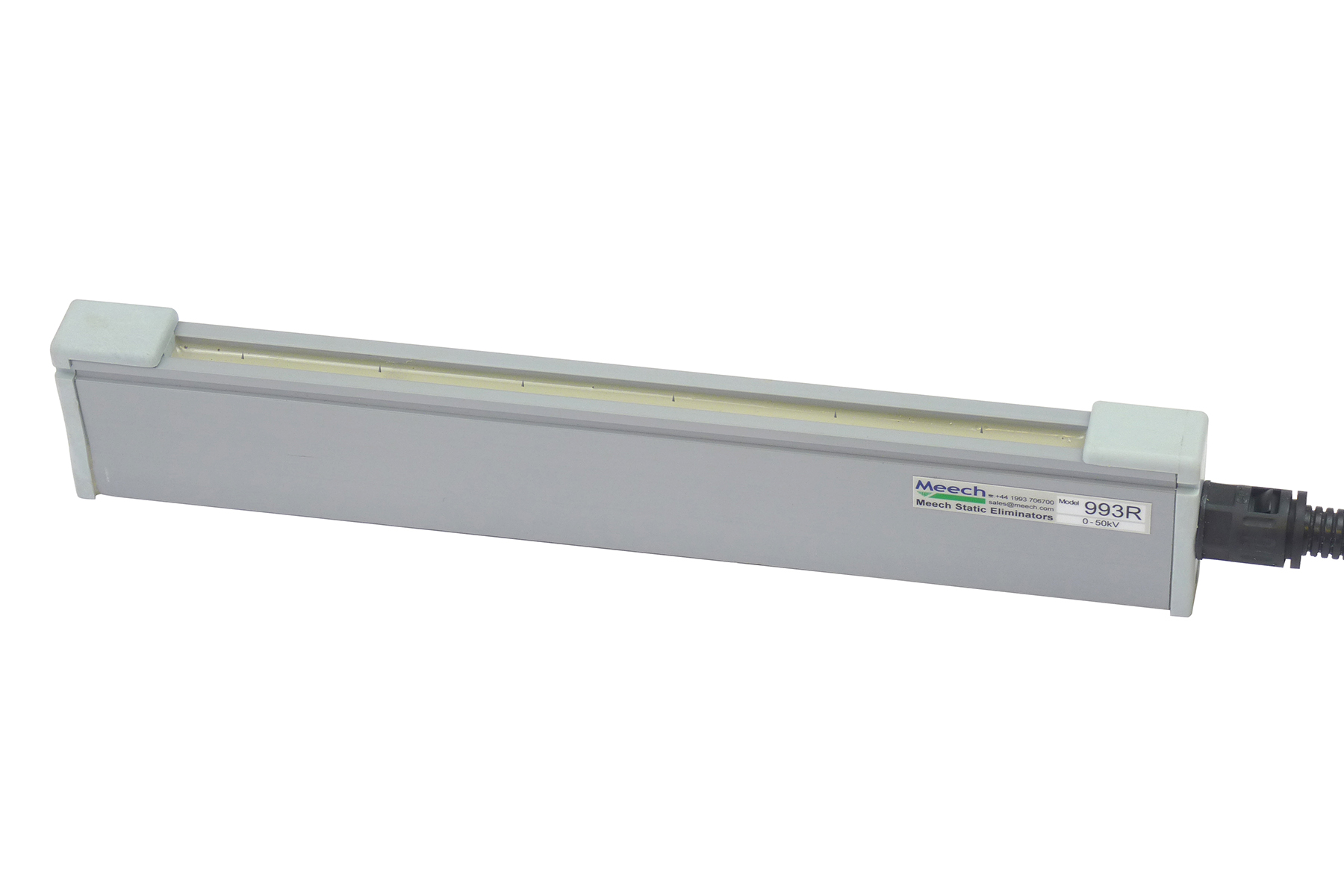

Laddningsstav 993R0...50 kVIonChargeNEJ

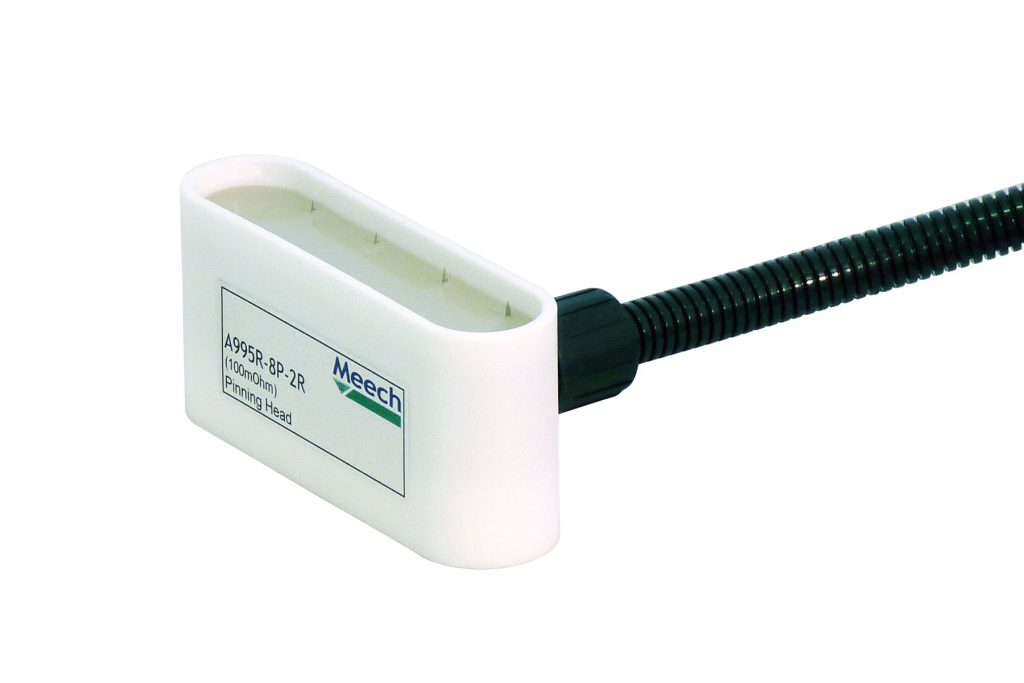

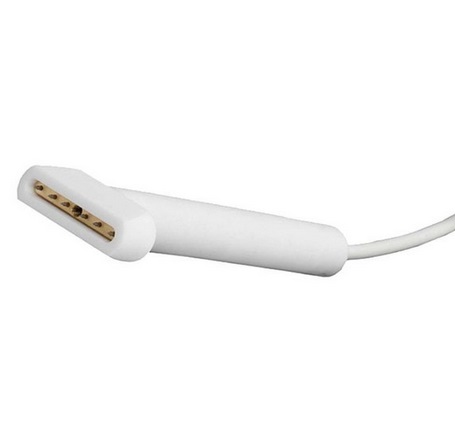

Stift huvud 9950...50 kVIonChargeNEJ

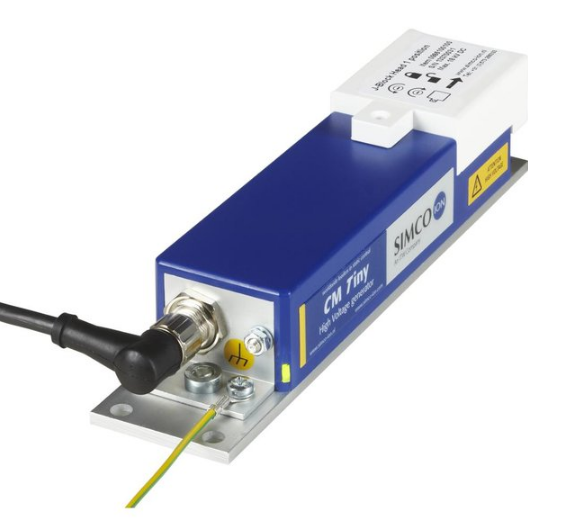

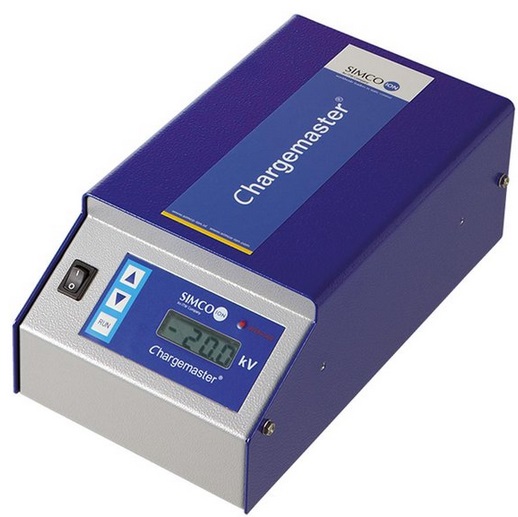

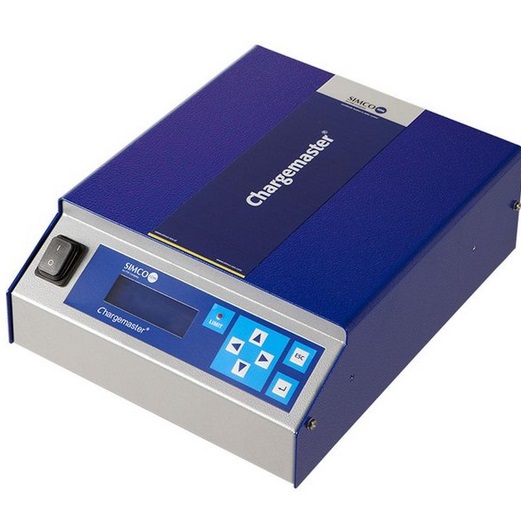

LADDNINGSGENERATOR

För att välja rätt generator måste du välja mellan ett stort antal högspänningsgeneratorer valet är mestadels baserat på det utrymme du har tillgängligt och den spänning (effekt) som behövs för att få jobbet gjort

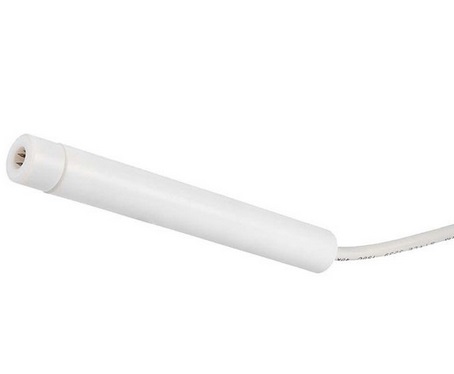

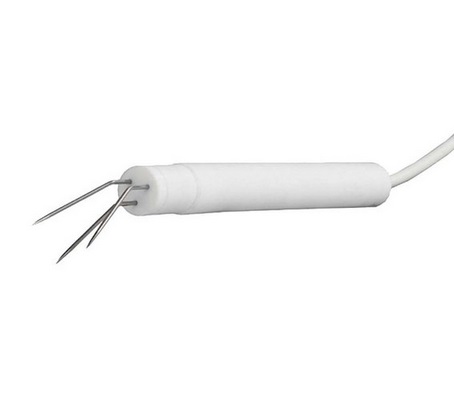

Laddningsapplikatorer är förlängningarna av de statiska laddningsgeneratorerna för att nå materialet. Med laddningsapplikatorn kan ett högspänningsfält appliceras på materialet. Laddningsapplikatorer finns i olika former. Alla har punkter där Corona-effekten behöver genereras. Det finns en punkts applikatorer som pinner elektroder. Det finns också stavformade laddningsapplikationer. Detta kan vara att monteras stavar inuti maskiner för kontinuerlig laddning eller omkopplad laddning av material som bearbetas inuti maskinen.

Hur mäter man statisk laddning i industriella miljöer

Att mäta statisk laddning är avgörande för att säkerställa stabil produktion och rätt funktion hos en laddningsgenerator. Den vanligaste metoden är att använda en handburen fältmätare, även kallad elektrostatisk voltmeter. Med detta instrument kan du snabbt mäta spänningsnivån på en yta utan fysisk kontakt, vilket är särskilt viktigt vid känsliga material.

Mätningen sker genom att rikta instrumentet mot materialet på ett specificerat avstånd, ofta mellan 25 och 100 mm beroende på modell. Resultatet anges i volt eller kilovolt och visar hur hög den statiska laddningen är. För att få tillförlitliga värden är det viktigt att mäta konsekvent på samma avstånd och position i processen.

Vid användning av en laddningsgenerator kan mätning av laddning hjälpa dig att optimera inställningar, identifiera variationer i produktionen och säkerställa att rätt nivå av statisk elektricitet uppnås. Det gör det också möjligt att upptäcka problem som ojämn laddning eller bristande jordning.

Regelbunden mätning ger bättre kontroll över processen och minskar risken för produktionsstörningar, kvalitetsproblem och onödigt slitage på utrustningen.
