STÅLINDUSTRIN

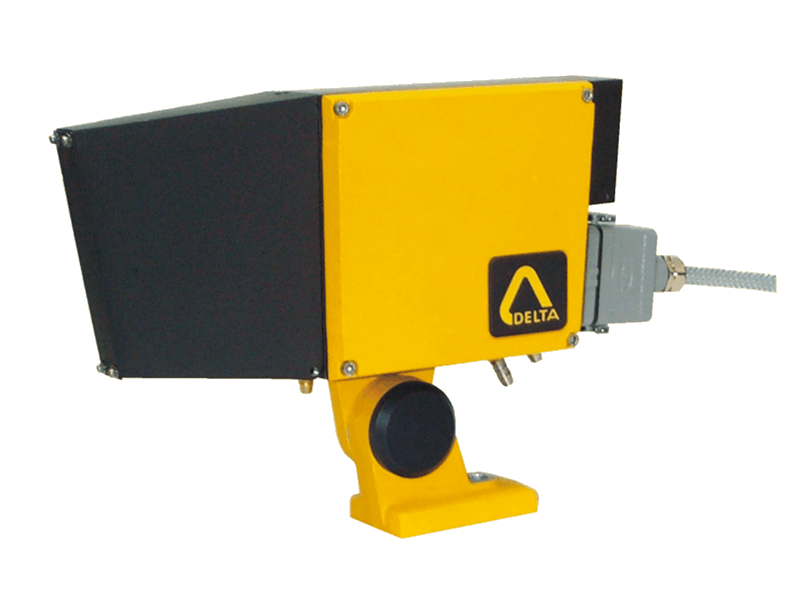

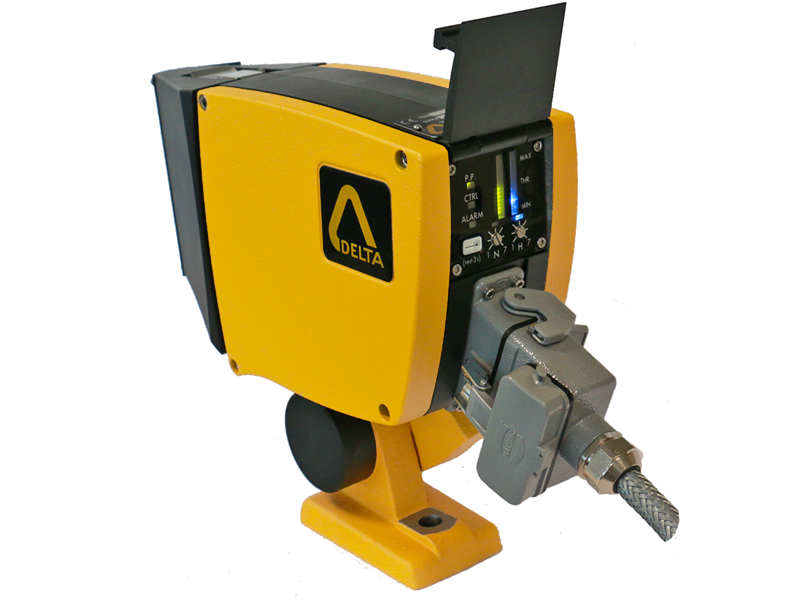

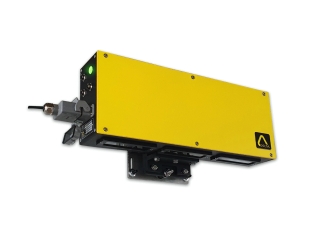

Scanning Hot Metal Detector som känner den infraröda strålningen från det heta stålet . Med display (bargraf) och laserlinje för enkel inställning.

• Smart display med visning av ”signalnivå”
• Enkel att ställa in med laserlinje eller laserpunkt
• Tål tuffa miljöer
• Vattenkylning och luftnippel för renblåsning av lins
• Mycket hög känslighet från materialtemp. på 180 °C

Fördelar:

• Hög detekteringsnoggrannhet tack vare det smala sidofältet: oberoende av produkttemperatur, storlek eller position.
• Pålitlig detektering även i närvaro av ånga eller damm tack vare den lilla analysstrålen.
• Enkel inriktning av sensorn med integrerad laserlinje (modell – LL ) eller laserpekare (modell – LP ).
• Enkel installation med integrerade LED-stapeldiagram: signalamplitud och detektionströsklar.
• Omfattande diagnostiska funktioner inklusive visning av larm och låga detekteringsmarginaler.
• Hög känslighet: 180 °C / 360 °F.
• 2 känslighetsområden med on-line val.
• Slutare med 2 fasta öppningar: 2 mm för vanliga applikationer och 0,7 mm för högtemperaturapplikationer.
• Enkelt underhåll: mycket snabb åtkomst till fönsterglas, snabbt utbyte av sensorn.
• Direkt ersättning av DELTA-modellerna Rota-Sonde DC3000 och DC4000 .
• Fjärrinställning och diagnostik med valfri kopplingsdosa CR4500DC , när det inte är lätt att komma åt sensorn.
• Val mellan reläutgång (DC45 x0-xx ) och statisk reläutgång (DC45 x6-xx ).

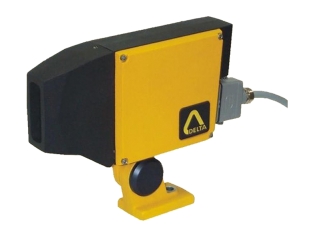

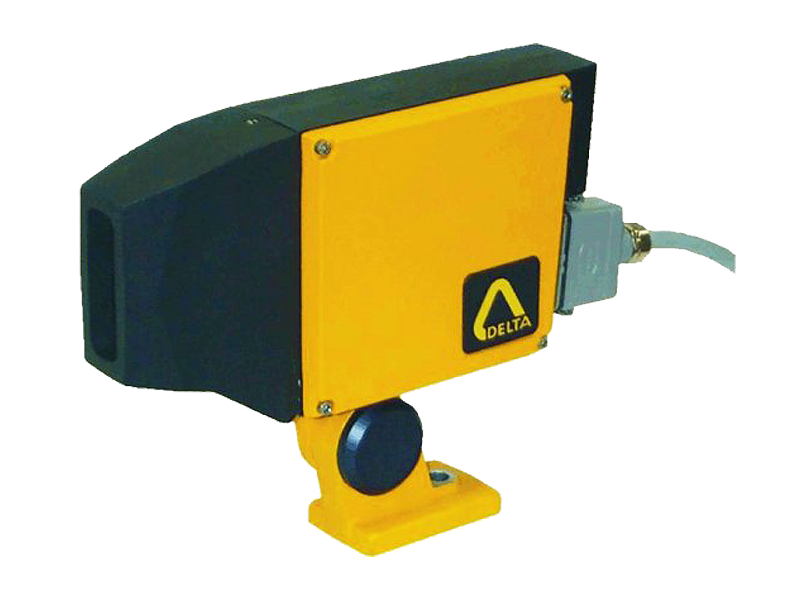

Scanning Hot metalldetektor

• Känslighet 400 ° C
• Fjärrstyrning av känsligheten
• Design för tuffa miljöer

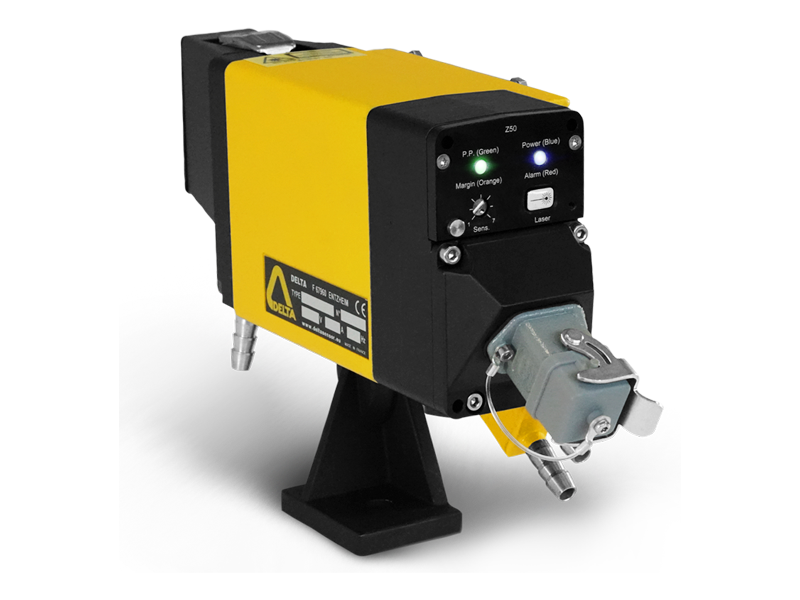

Statisk Hot Metal Detector (HMD)

• Öppning på 15° x 2° eller laserpunkt för avkänning
• Enkel att ställa in med laserpunkt
• Tål tuffa miljöer
• Möjlig att få med vattenkylning och luftnippel för renblåsning av lins
• Hög känslighet från materialtemp. på 300 °C

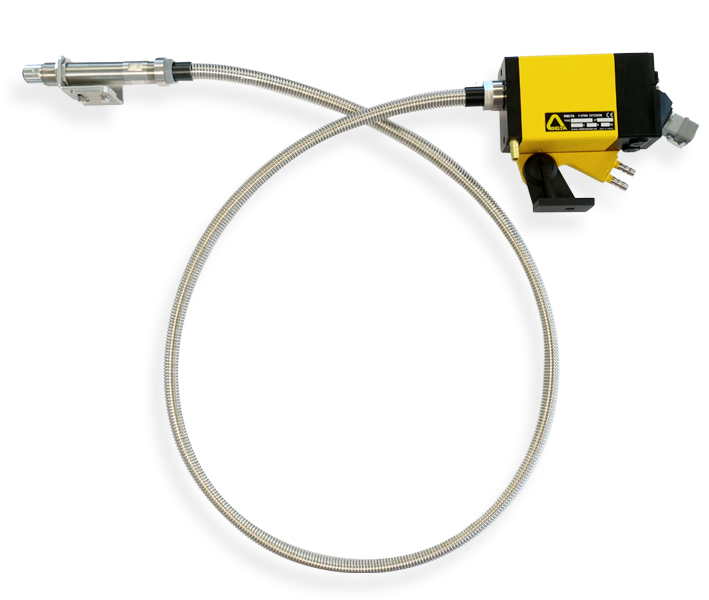

Stato-Sonde Z56 är en Fiber-Hot Metal Detector för material med  temperaturer över 300 °C.
Tack vare sin optiska fiber kan den upptäcka produkter även i områden med hög omgivningstemperatur eller i svåra områden på grund av fysiska hinder, begränsat utrymme, ånga etc… Dess robusta design gör att Stato-Sonde Z56 tål de mycket svåra miljöförhållanden för stålindustrin eller valsverk eller stränggjutningsmaskin.

Stato-Sonde Z66, en hetmetalldetektor med 2 känslighetsområden, kan detektera material vid temperaturer över 300 °C.
Tack vare sin optiska fiber kan den upptäcka produkter även i områden med hög omgivningstemperatur eller i svåra områden på grund av fysiska hinder, begränsat utrymme, ånga etc… Dess robusta design gör att Stato-Sonde Z66 tål de mycket svåra miljöförhållanden inom stålindustrin eller valsverk eller stränggjutningsmaskiner.
Den infraröda strålningen som sänds ut av den heta produkten samlas upp av optiken, överförs genom den optiska fibern och skickas till det ljuskänsliga elementet. Signalen bearbetas av den elektroniska kretsen som matar ut detekteringssignalen.

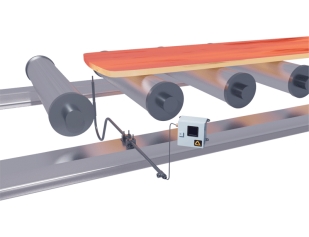

Iris Z6500 (infraröd intelligent sensor) är en precisionsdetektor för hetmetall som är speciellt utformad för att möta de mest utmanande kraven i varmvalsverk.

Iris Z6500 innehåller tre huvudelement:

• ett fiberoptiskt system som detekterar infrarött ljus som sänds ut av det heta materialet,
• ett mekaniskt rör i rostfritt stål som placerar och skyddar det optiska systemet i linjen,
• en elektronisk sensorstyrenhet som reagerar på närvaro eller frånvaro av ljus i det optiska systemet.

Iris Z6500 från DELTA levereras komplett med all nödvändig hårdvara för att montera och skydda enheten i ett valsverk. Alla grundläggande mekaniska komponenter är gjorda av rostfritt stål. Den huvudsakliga mekaniska komponenten är ett en tum (SCH40S) böjt rostfritt stålrör. Den innehåller en uppsättning förlängningsrör för att justera sensorhuvudets position.

Röret hålls på plats av ett monteringsblock, som vanligtvis är fäst vid rullbordsstödstrukturen. Monteringsblocket är utformat för att tillåta både sido- och vinkeljustering av röret, vilket möjliggör exakt positionering av munstycket strax under passlinjen

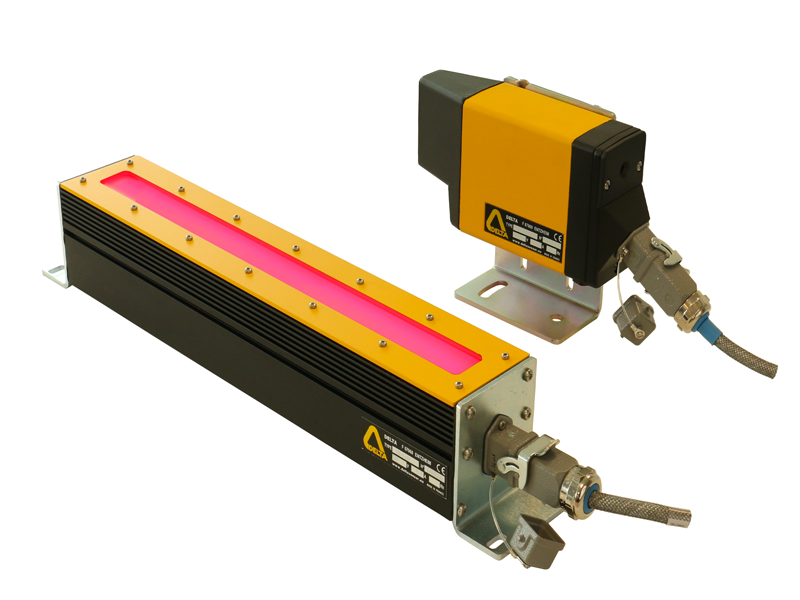

Infraröd Scanning Sensor – Loop Scanner

• Infraröd – hög känslighet 250 ° C
• Snabb och enkel driftsättning
• Egenkontroll och larmfunktioner
• Display med stapel för inställningar & visualisering

Fotocell mot reflektor

• Direktavkänning upp till 10 meter av varma eller kalla produkter
• Design för extremt hårda miljön
• IR-ljus
• Okänslighet för omgivningsljus
• Gjuten aluminiumhus med möjlighet att ansluta luft för rening av lins samt vatten för kylning
• Modulkonstruktion ger enkelt och snabbt underhåll
• Laser för inriktning
• Justering av känslighet via potentiometer
• LED-indikering visar drift.

Fotocell mot reflektor

• Detektering av varma eller kalla produkter
• Design för extremt hårda miljön
• Synlig röd diod.
• Okänslighet för omgivningsljus
• Gjuten aluminiumhus med möjlighet att ansluta luft för rening av lins samt vatten för kylning
• Modulkonstruktion ger enkelt och snabbt underhåll
• Justering av känslighet via potentiometer
• LED-indikering visar drift.
• Larmsignal när linsen eller reflektorn är smutsig.

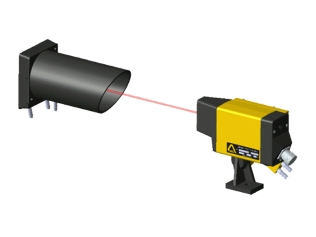

Laserfotocell mot reflektor

• Detektering av kalla och varma material
• Designad för tuffa miljöer
• Synlig laserstråle klass 2
• Stort detekteringsområde (upp till 100 m)
• Hög detekteringsnoggrannhet
• Specialfilter för att klara av störningar från omgivande ljus
• Gjuten aluminiumhus med möjlighet att ansluta luft för rening av lins samt vatten för kylning
• Modulkonstruktion ger enkelt och snabbt underhåll
• Justering av känslighet via potentiometer
• LED-indikering visar drift
• Larmsignal när linsen eller reflektorn är smutsig

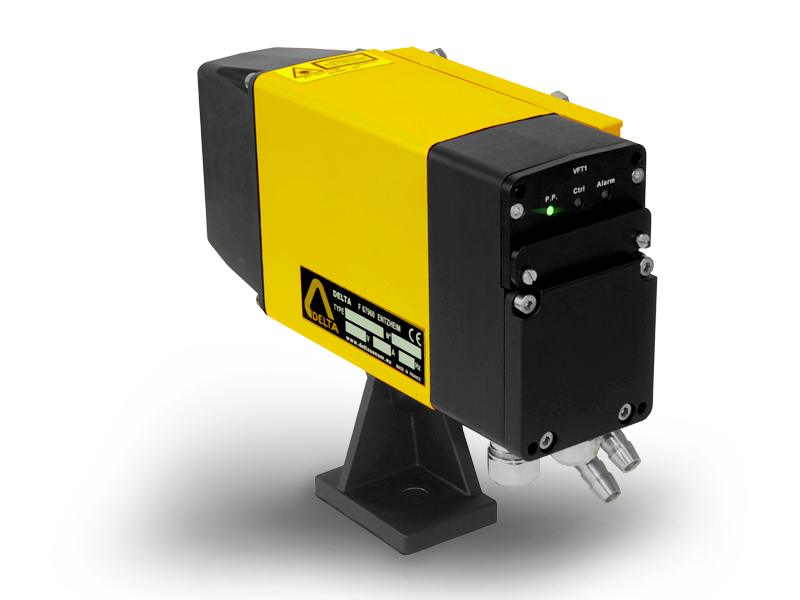

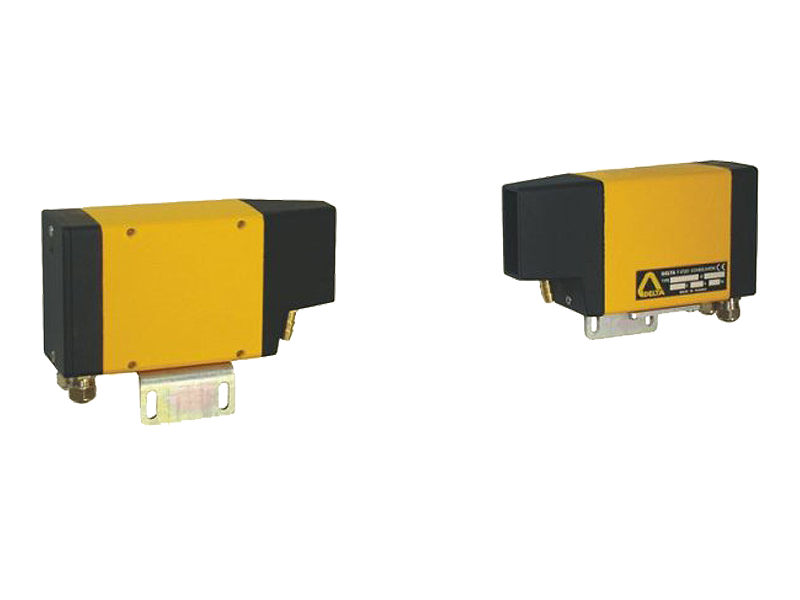

Fotocell sändare & mottagare

• Detektering av varma eller kalla produkter
• Modeller med larmsignal
• Designad för tuffa miljöer
• Synlig röd stråle
• Okänslighet för omgivningsljus.
• Gjuten aluminiumhus med möjlighet att ansluta luft för rening av lins samt vatten för kylning
• Modulkonstruktion ger enkelt och snabbt underhåll
• Justering av känslighet via potentiometer
• LED-indikering visar drift
• Larmsignal när linserna blir smutsiga.

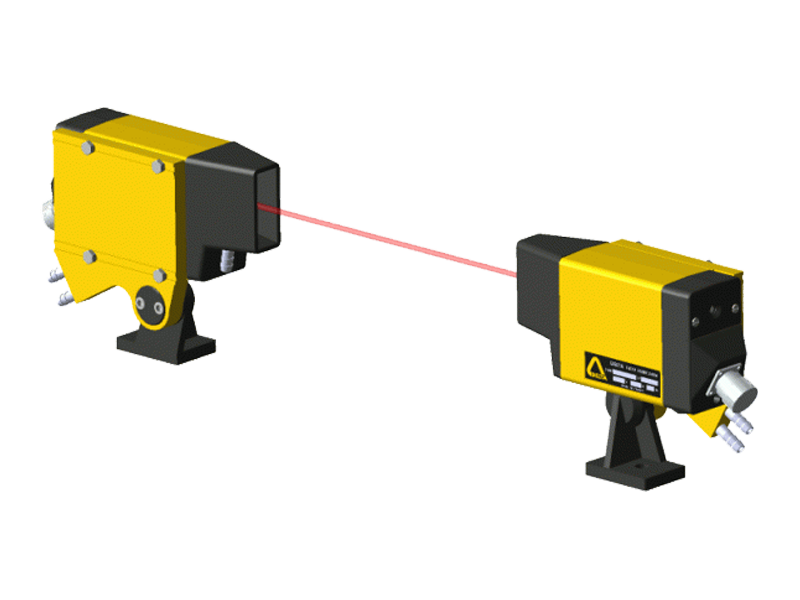

Laserfotocell sändare & mottagare

• Detektering av varma eller kalla produkter
• Synlig laserstråle
• Modeller med larmsignal
• Designad för tuffa miljöer
• Intensiv, mycket distinkt, synlig röd laserdiod stråle
• Okänslighet för omgivningsljus
• Justerbar känslighet
• LED-indikering
• Gjuten aluminiumhus med möjlighet att ansluta luft för rening av lins samt vatten för kylning
• Modulkonstruktion ger enkelt och snabbt underhåll
• Larmsignal när linserna blir alltför smutsiga eller när den interna temperaturen är för hög

Laserfotocell sändare & mottagare

• För extrema förhållanden
• Infraröd högeffektslaser
• Okänslighet för omgivningsljus och strålning från ugnar
• Larmutgång när linserna blir smutsiga (signal på gränsen till detekteringströskel)
• Anslutning av luft (renblåsning linser) och vattenkylning
• Modulkonstruktion tillåter snabbt underhåll
• Inställning synlig laser

• Stort övervakningsområde
• Snabb detektering
• Inga störningar från omgivande ljus
• Justerbar känslighetsnivå

• Stort bevakningsområde
• För specialtillämpningar

• Detektering av en liten del av produkt så som:
• Små barer på ett brett bord
• Huvud / svans på stålämnen
• Designad för extremt hårda miljön

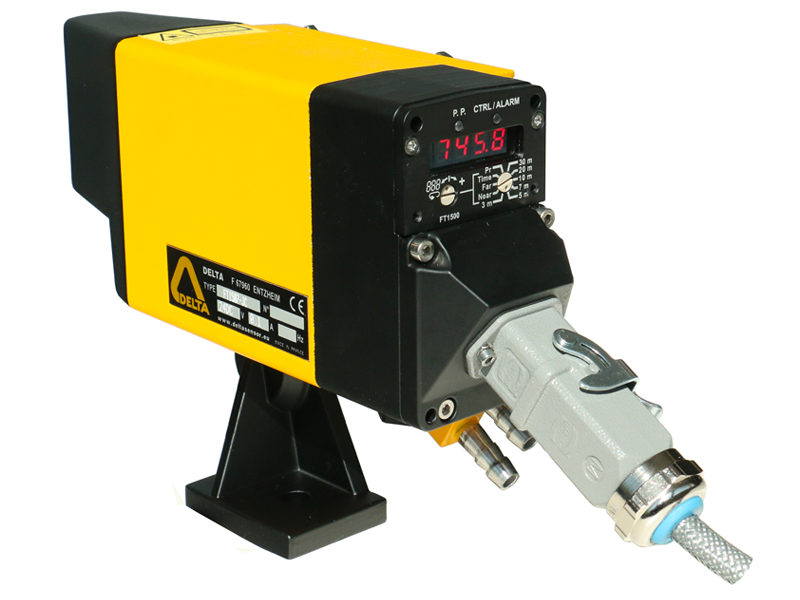

Dilas FT1800 är en sensor sensor monterad i kompakt  aluminiumhölje, IP66. Sensorn kan beställas med monteringsfäste eller monteringsstativ och vattenkylningsmantel.

• Sensorn är en lasergivare som jobbar med tekniken ”Time of flight”.
• Finns i två laserklasser,  klass 2 samt den mer kraftfulla klass 3R.
• Mätområde: upp till 100 m
• Kan mäta på produkt med temperatur upp till 1300 ° C
• Noggrannhet: upp till ± 1 mm (1σ)
• Integrerad 5 siffror display
• Sensorn är klar att använda, ingen kalibrering behövs
• Enkel installation med bland annat förinställda avstånd mm.
• Analog utgång 4-20mA
• Kommunikation: Profibus-DP Profinet Modbus-TCP EtherNet/IP.

En digital display indikerar det uppmätta avståndet och två lysdioder indikerar sensorns status.
För modellerna med digital kommunikation indikerar ytterligare två lysdioder kommunikationslänkens status.
Sensorn kan fungera som en fristående enhet: i så fall görs inställningen från kontrollpanelen på baksidan av sensorn.

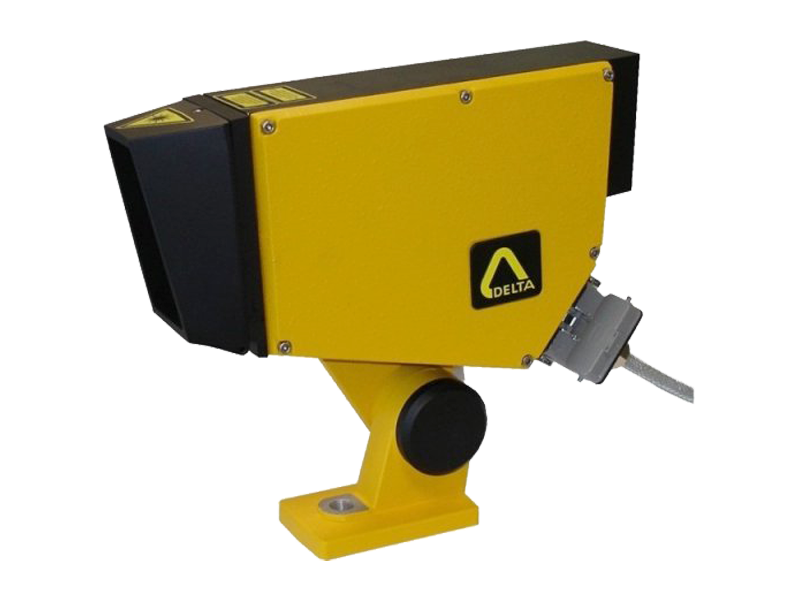

• Mätområde upp till 500 m direkt på målet
• Mätning på heta produkter upp till 1350 ° C
• Hög effekt infraröd laser
• Snabb provtagningstid
• Noggrannhet: ± 20 mm
• Laserpekare (klass 2M)
• Sensorkonfiguration med PC-program
• Autonom sensor: klar att använda, ingen kalibrering behövs
• Vattenkylning och avluftning för stålindustrin

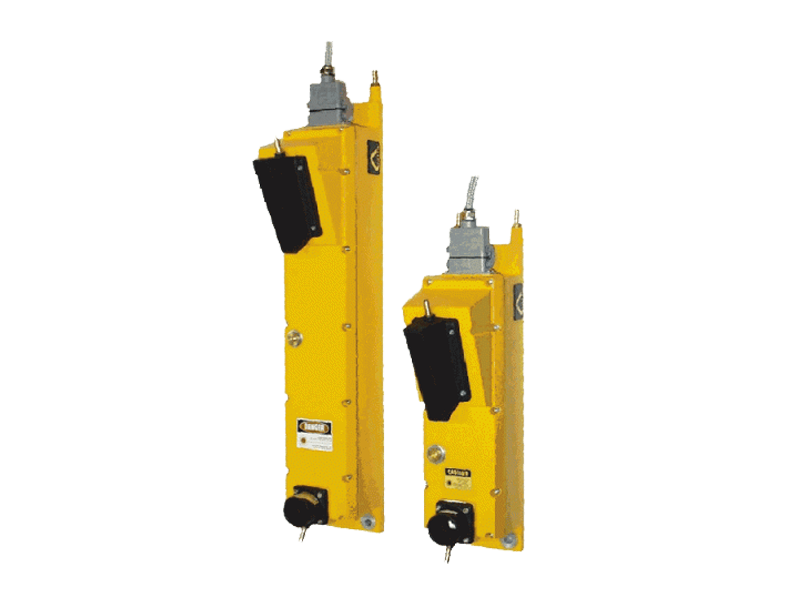

Trilas TL är en digital, hög upplösning, beröringsfri lasertrianguleringssensor för mätning. Målet kan vara varmt eller kallt, stillastående eller rör sig.

Sensor funktioner och fördelar:

• Mätning på avstånd upp till 10 m, mätområde upp till 8 m.
• Hög noggrannhet: bättre än 0,08% till 0,15% beroende på mätområdet.
• Snabb svarstid: 5 ms.
• 2, 5 eller 10 mW laser för att anpassa sig till olika förhållanden: miljö och måltemperatur.
• Autonom sensor: klar att använda, ingen kalibrering behövs.
• Autodiagnostic funktioner.

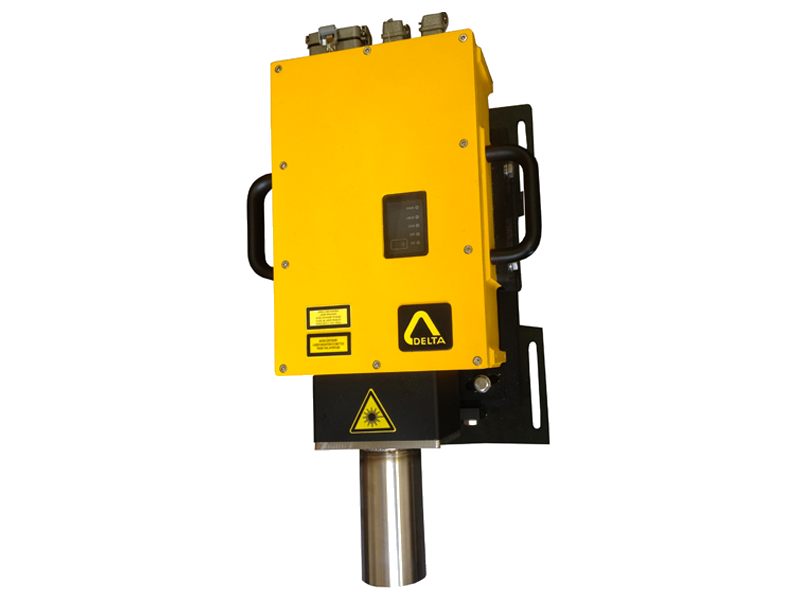

beröringsfri hastighet och längdmätning

• Hög noggrannhet: bättre än 0,05%
• Repeterbarhet: bättre än 0,02%
• Beröringsfri och kan mäta på produkter som har höga  temperatur
• Inga rörliga delar: inget slitage
• Designad för enkel installation
• Vattenkylning och luft för renblåsning
• Enkel integrering: inbyggd Ethernet-port

• Avancerad programvara för kantdetektering och datafångstprocessor för att utföra kantavkänning i realtid,
• Avancerad stereokalibrering med hänsyn till linsförvrängning, med subpixelnoggrannhet,
• On-line verifiering och standardisering för att upprätthålla hög mätnoggrannhet,
• Installation och diagnostik av mätaren med webbläsare,
• Utökade kommunikationsfunktioner inklusive inbyggt Ethernet med Modbus TCP och OPC UA-protokoll,
• Valfritt industriellt nätverksprotokoll: Profibus DP, Profinet,
• Registrering av mått och avancerade loggfunktioner,
• Modulär arkitektur möjliggör enkel förlängning och implementering av effektiva lösningar med slutanvändare,
• Enkel installation och underhåll,
• Mycket snabb byte av mätaren,
• Kompakt, robust, förseglat aluminiumhölje,
• Laserlinjepekare för enkel driftsättning och verifiering av noggrannhet.

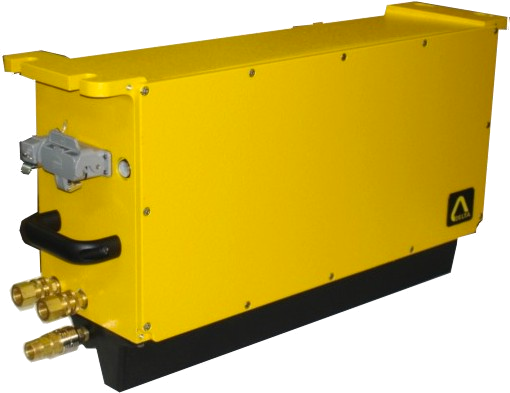

Stereoskopisk Bredd Gauge för band / plåtprodukter

• Två digitala CCD-kameror med 4096 bildpunkter och hög kvalitet i flera lins optik, monterad på en precision optiska säng i stereoskopisk syn;
• Avancerad kantdetektering programvara och datafångst processor för att utföra kant avkänning i realtid på 2000 Hertz;
• 40MHz High Speed ​​digitalkamera;
• Höghastighets CPU utför digitala filtreringsalgoritmer för att bestämma kanterna plats med delpixel noggrannhet och för att beräkna produktbredd;
• Enkel installation och underhåll,
• Mycket snabbt byte av sensorhuvud;
• Kompakt vattenkyld förseglat pressgjuten aluminium;
