Radargivare kan bestämma nivån beröringsfritt

Känner av ett medium utan beröring. Den så kallade FMCW-radarmätningsmetoden (Frequency Modulated Continous Wave) används för detta ändamål. Den sända signalen moduleras mellan två kända frekvensvärden (NivoRadar® 78 … 80 GHz) och skillnaden mellan den sända signalen och ekosignalen mäts. Denna skillnadsfrekvens är direkt proportionell mot transittiden och därmed till avståndet. Nivån kan sedan beräknas genom att justera respektive fartygshöjd.

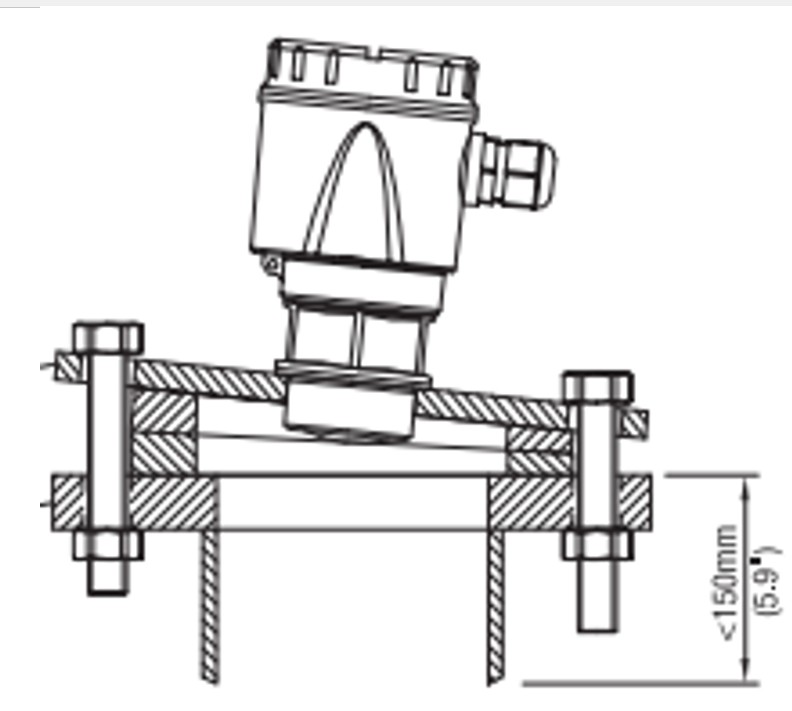

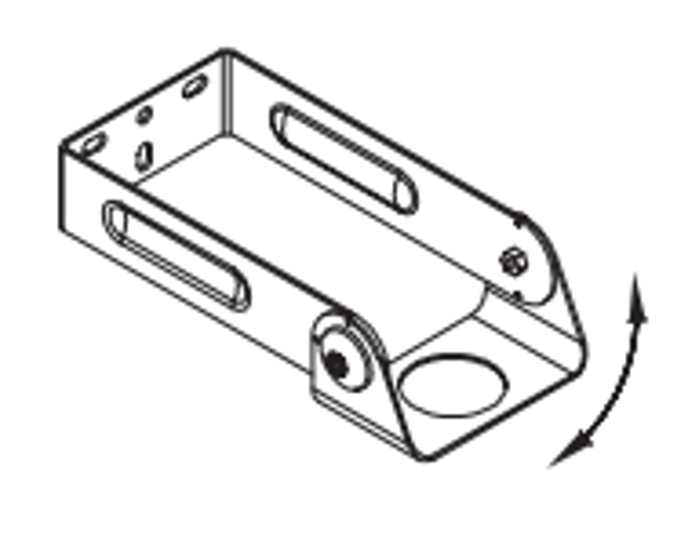

Radargivare med fri strålning används i både fasta fasta ämnen och flytande applikationer.

Nivåmätning med radarsensorer

Elektromagnetiska vågor utgör grunden för nivåmätning med radar. En radarsensor avger en fokuserad elektromagnetisk våg som reflekteras av föremål som ett eko och utvärderas sedan av sensorn. Förutom radargivare med fri strålning inkluderar radarkategorin även de baserade på styrd mikrovågsteknik, som kallas guidad radar, TDR (tidsdomänreflektometri) eller även GWR-sensorer (guidad vågradar).

Den grundläggande skillnaden mellan friutstrålande och styrda radarsensorer är hur de elektromagnetiska vågorna når mediet som ska mätas. Medan friradande radarsensorer använder speciella typer av antenner för att sända vågorna i materialets riktning utan kontakt, kräver styrda radarsensorer en sond (stav eller kabel) som en vågledare längs vilken signalen styrs till mediet. Sonden är i kontakt med mediet. Dödzonen kan variera mellan 30-150mm i början av stång eller vajer och 0-200 i slutet av staven eller vajern beroende av media.

Friradierande radarsensorer kännetecknas i allmänhet av sin frekvens, eftersom detta är viktigt för beröringsfri nivåbestämning i process- eller lagringskärl. Radarsensorer med höga frekvenser kan byggas mer kompakt, har mindre strålningsvinklar och bättre reflektionsegenskaper, vilket i slutändan leder till exakta och tillförlitliga mätresultat. Därför fungerar UWT: s friutstrålande radarsensorer också med 80 GHz-teknik.

Guidade radarsensorer kan å andra sidan mäta med mycket lägre frekvens (1 GHz) på grund av deras funktion, vilket i sin tur ger fördelar när det gäller damm, vidhäftningar, skum, ånga eller rörliga ytor. Som ett resultat kan guidade radarsensorer också användas för gränssnittsmätning. En annan viktig komponent i styrda radarsensorer är sonden. Här finns olika varianter tillgängliga beroende på applikation. UWT erbjuder sensorer med stavprober, kabelsonder, belagda kabelsonder (PA) och koaxialprober för att ha rätt lösning för varje applikation.

Radarnivåmätare med styrd våg, TDR-princip

För kontinuerlig nivåmätning av olika flytande, pastaliknande och bulkfasta material.
Universell användning, direktmontering i behållare, silor, fartyg, reservoarer etc.
Brett utbud av mätelektroder – rep, stångkoaxial, belagd, obelagd
Displaymodul (OLED eller LCD) för värdeläsning, manuell inställning och kloning av inställningarna
Linjär mätning i icke-ledande och i olika formade behållare
Ström eller datautgång – 4 … 20 mA, HART ®, RS-485 Modbus / RTU
Xi-, XiT-versioner för användning i explosiva områden eller Xd-, XdT-versioner för användning i brandfarliga dammområden
